住友化学のスーパーエンジニアリングプラスチックスPES(ポリ・エーテル・サルフォン)をご紹介します。

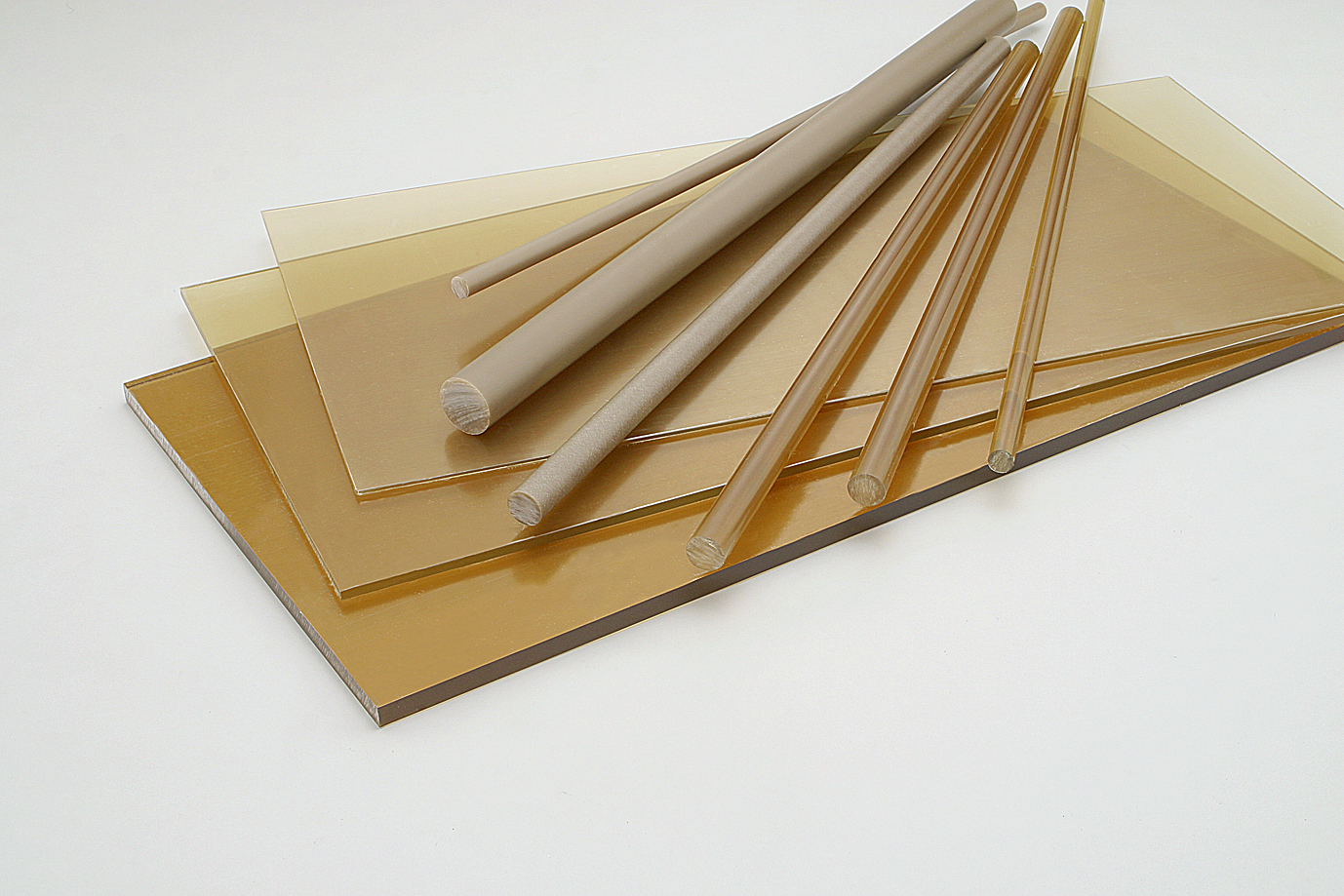

琥珀色透明な非晶性樹脂であるスミカエクセルPESは、透明樹脂素材中最高域の耐熱性を持ち、 高温域での実用特性、力学特性に優れ、100~150℃以上の温度での弾性率、180℃までのクリープ特性は、熱可塑性材料の中でも高いレベルにある材料です。

主な用途としては、リレー、コネクター、BGA・CSP関連ソケットなどの電子部品、ICトレー、プリンター及び複写機部品などがあります。


用途例

  • BGA・CSP関連ソケット
  • 温水配管設備部品
  • バルブシート
  • コイルボビン etc
  • 医療機器部品
  • リレー・コネクター
  • のぞき窓

特徴とメリット

❶ 視認性効果の向上を実現

透明樹脂を使用する事でソケット内部までの視認性効果を向上するため、機械的強度に優れ且つ透明度の高いPES4100Gが採用されました。

用途 表面実装用のソケット
材質 PES4100G(ナチュラルグレード)
サイズ 150×60×10
採用ポイント 透明性、機械的強度

❷ ガラスからの代替で軽量化を実現

業務用蒸し焼き器に使用するカバーに耐熱性、耐スチーム性に優れたPESが採用されました。

用途 業務用蒸し焼き器のふた
材質 PES4100G (ナチュラルグレード)
サイズ 240×150×5
採用ポイント 耐スチーム性、食品衛生法、透明性、軽量化(対耐熱ガラス)、破損防止(対耐熱ガラス)

特性

耐熱性

  • 熱変形温度は200~220℃、連続使用温度は180~190℃
  • 弾性率は-100~200℃までの温度領域ではほとんど変化しません。

耐衝撃性

  • ポリカーボネートと同等の衝撃強度を有しています。

透明性

  • 耐熱エンプラの中では優れたレベルの透明性を有しています。

耐薬品性

  • ガソリン、エンジンオイルなどのオイル、グリース類に耐えます。

グレードと規格

|単位:mm|

PES無充填グレード

PES4100G(住友化学製)

板材 1000×500×5~20

※上記以外のサイズについては、別途お問合せ下さい。

※その他のグレードについては、全て受注生産品となります。別途お問合せ下さい。
