ECHO GELPAD TOUGHエコーゲルパッド タフ
エコーゲルパッド タフ
新たな超音波探傷検査手法
超音波検査では探傷対象物とプローブの間に、空気が介在しないよう水・油・グリセリンなどを使用します。しかし、これら接触媒体の多くは液体であり、凹凸部への適用や検査後の拭き取りが課題でした。
当社はこれらの課題を解決するため、医療分野で積み重ねた実績を基に、エコーゲルパッドの物性をさらに進化させ、疎水性(水分を吸収しない)と耐久性を向上させた新製品、「エコーゲルパッド タフ」を上市しました。
特徴とメリット
- ● 新配合のセグメント化ポリウレタンゲル(SPUG)
※特願2023-53011による分子設計 - ● 従来のエコーゲルパッド親水性に対して、タフは疎水性のため、水中などの環境下でも使用可能
- ● 平均破断伸びが700％と高い耐久性
- ● 優れた超音波透過特性
材料配合だけでなく、成型用の型作成、成型まで社内で一貫してご提案可能です。
超音波特性
エコーゲルパッド タフは、固形のパッドであっても高い超音波透過特性を実現します。
| 音響インピーダンス (Pa･s/m) | 減衰係数 ※5MHz時 (dB/cm) | |
|---|---|---|
| エコーゲルパッド | 1.42×106 | 3.50 |
| エコーゲルパッド タフ | 1.34×106 | 4.27 |
経時的安定性

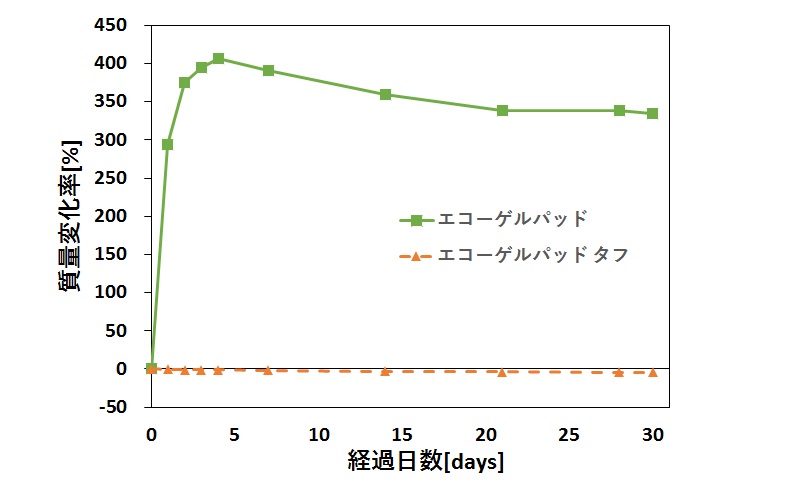

エコーゲルパッド タフは疎水性の特徴により、水環境下でも質量変化なく、安定した性能を発揮します。具体的な質量変化率は以下の通りです。
水
質量変化率(％) | |
|---|---|
| エコーゲルパッド | 334.52 |
| エコーゲルパッド タフ | -4.39 |

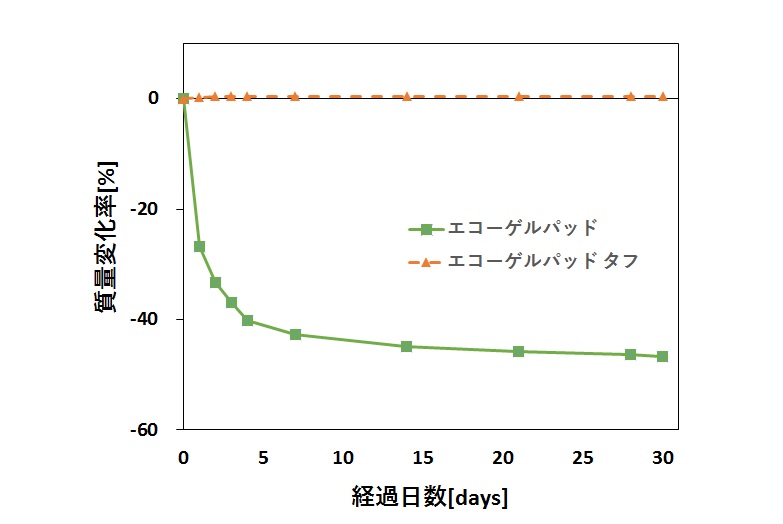

グリセリンペースト
質量変化率(％) | |
|---|---|
| エコーゲルパッド | -46.62 |
| エコーゲルパッド タフ | 0.47 |
機械特性
エコーゲルパッド タフは非常に高い機械的特性を有します。具体的な機械的特性は以下の通りです。
エコーゲルパッド タフ | |
|---|---|
| 圧縮強度（MPa） | 0.31 |
| 平均破断伸び（％） | 700 |
受賞歴
2020年東京で開催された第27回超音波による非破壊評価シンポジウムで、エコーゲルパッド タフはポスター賞を受賞しました。
製品形状

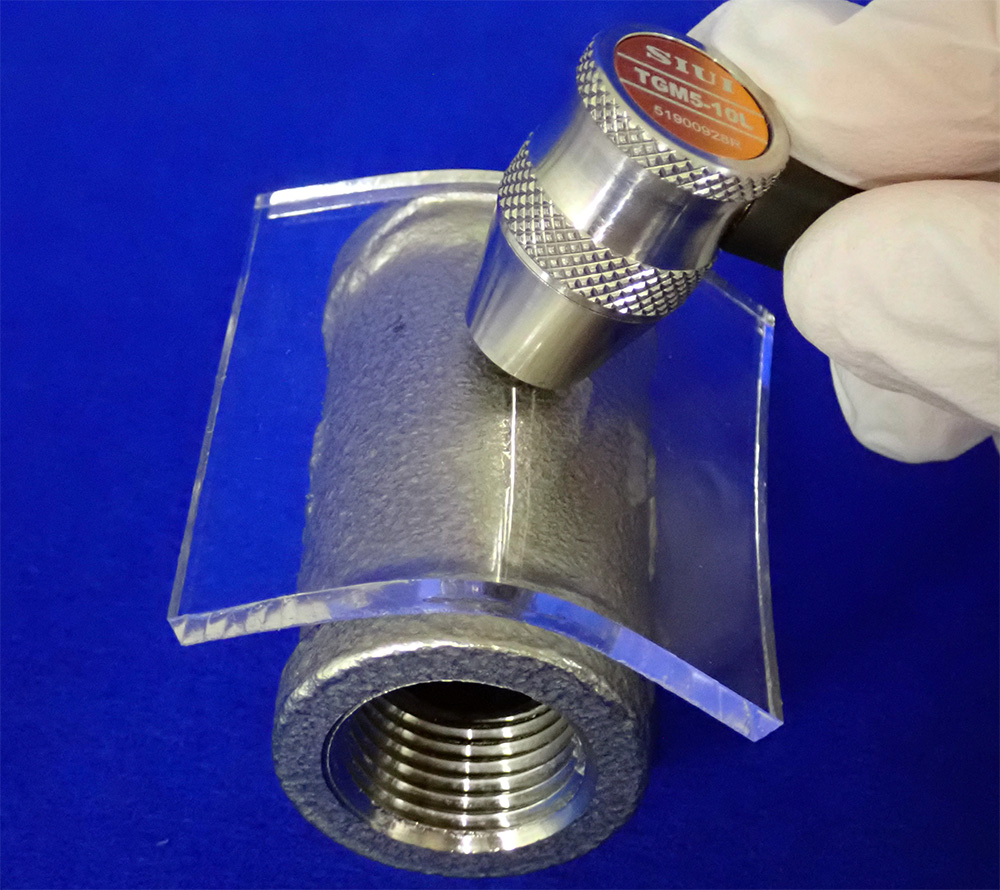

シート、ローラー型、凸形状、くさび型など、エコーゲルパッド タフは任意の形状に成型可能です。
お手持ちの探触子に合わせての受託設計も承っておりますので、お気軽にお問い合わせください。
当社保有の型もありますので、1個から量産までフレキシブルに対応します。

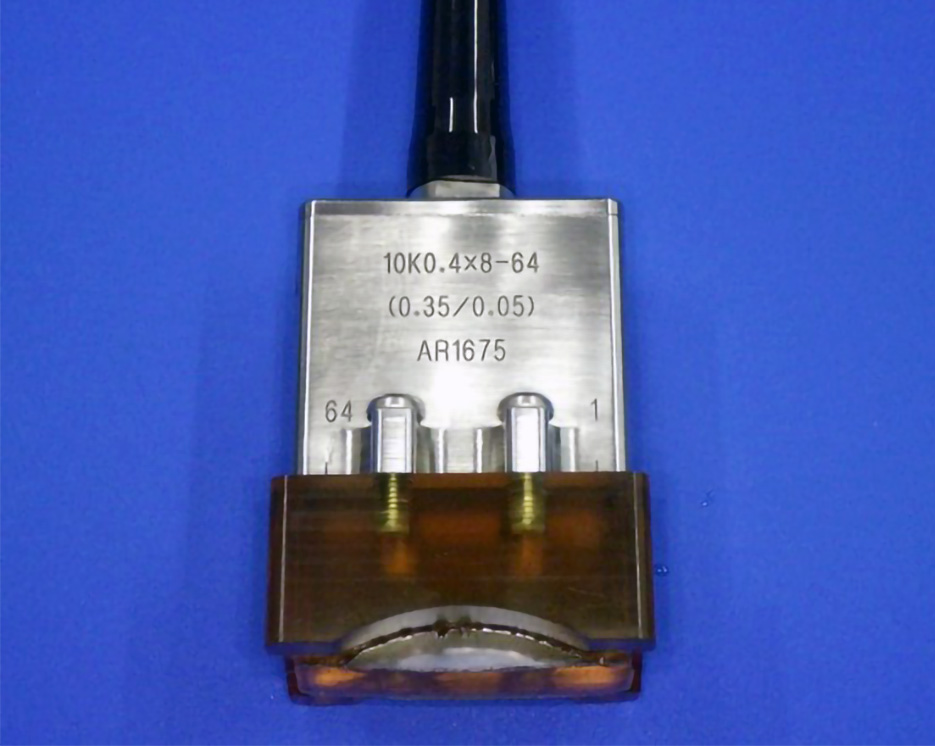

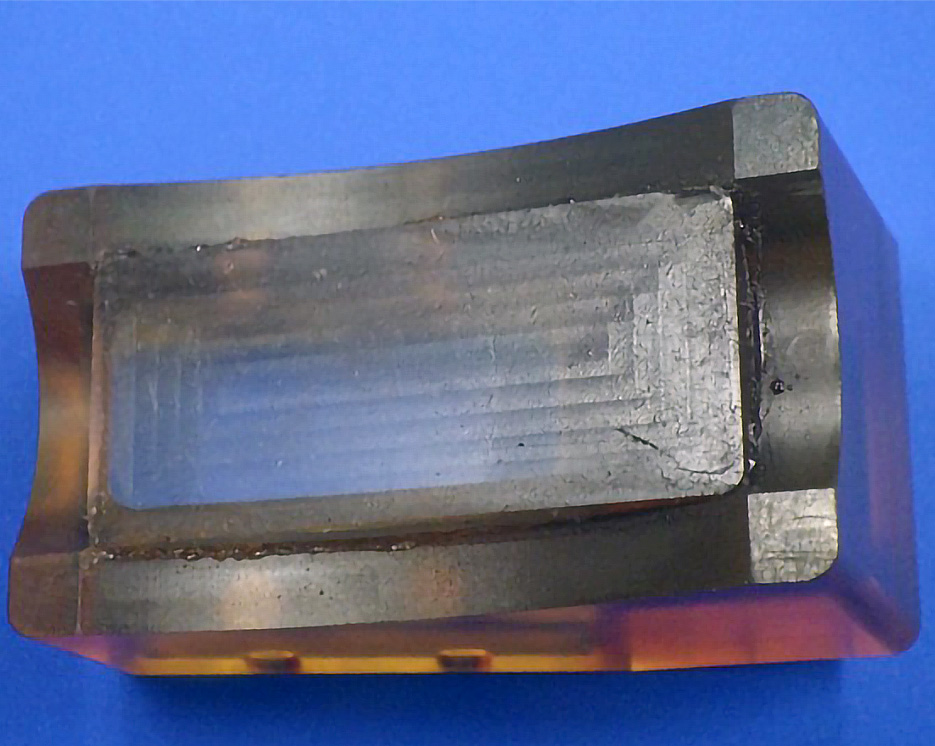

特注ウェッジ製作事例
株式会社検査技術研究所様 ご提供

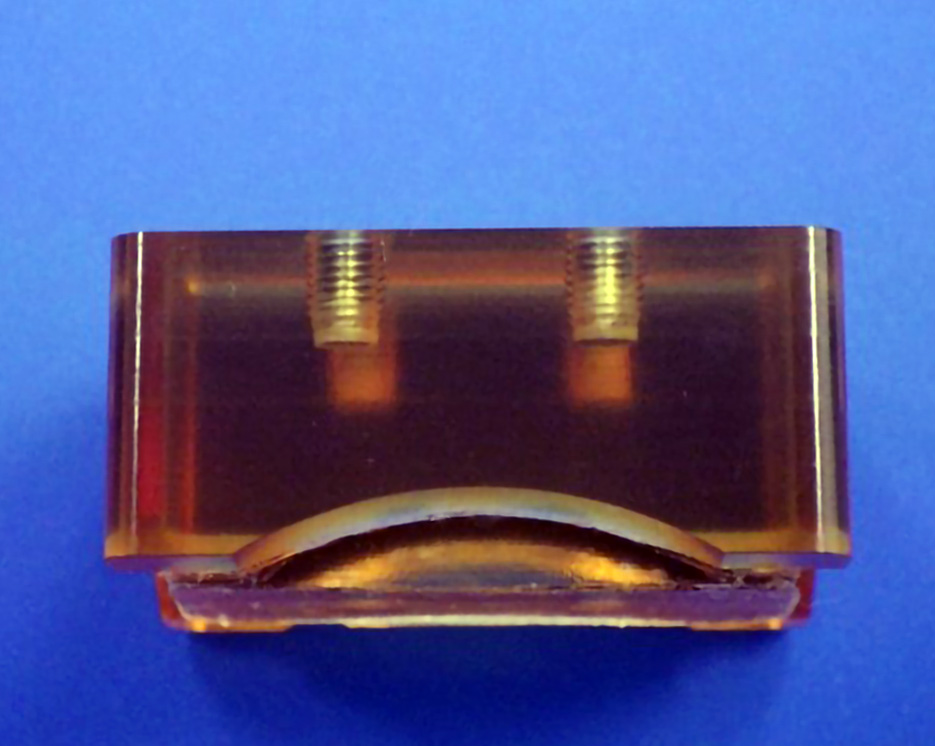

垂直ゲルウェッジ
| 外寸 | 34×28×15mm |
|---|---|
| ハウジング材質 | ポリエーテルイミド |
| ゲル材質 | エコーゲルパッド タフ |

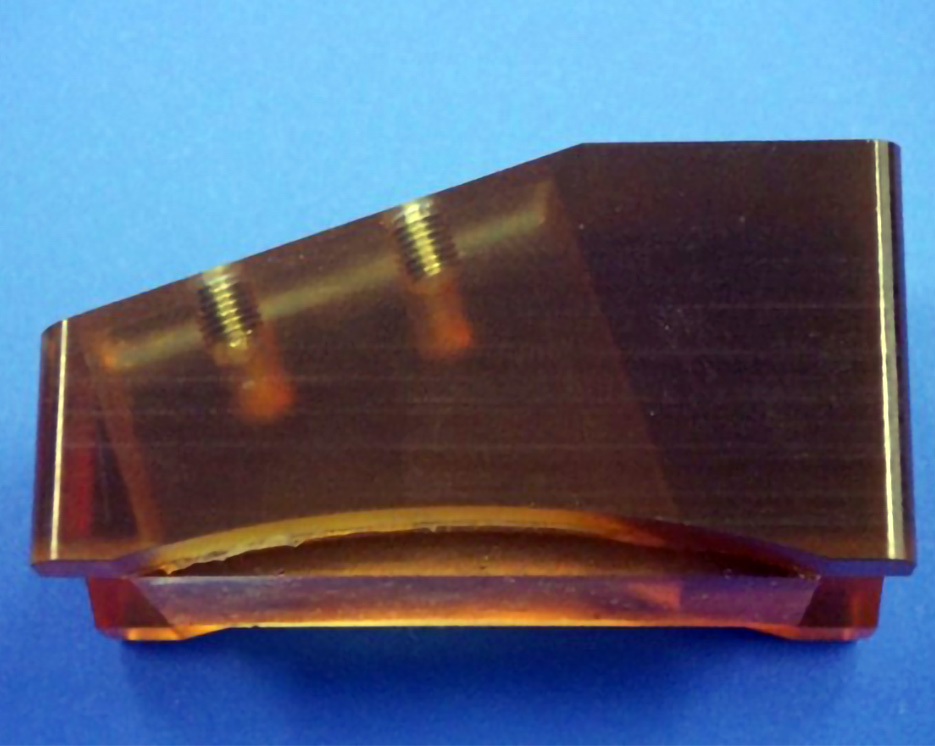

斜角ゲルウェッジ
| 外寸 | 50×28×24.5mm／45° |
|---|---|
| ハウジング材質 | ポリエーテルイミド |
| ゲル材質 | エコーゲルパッド タフ |

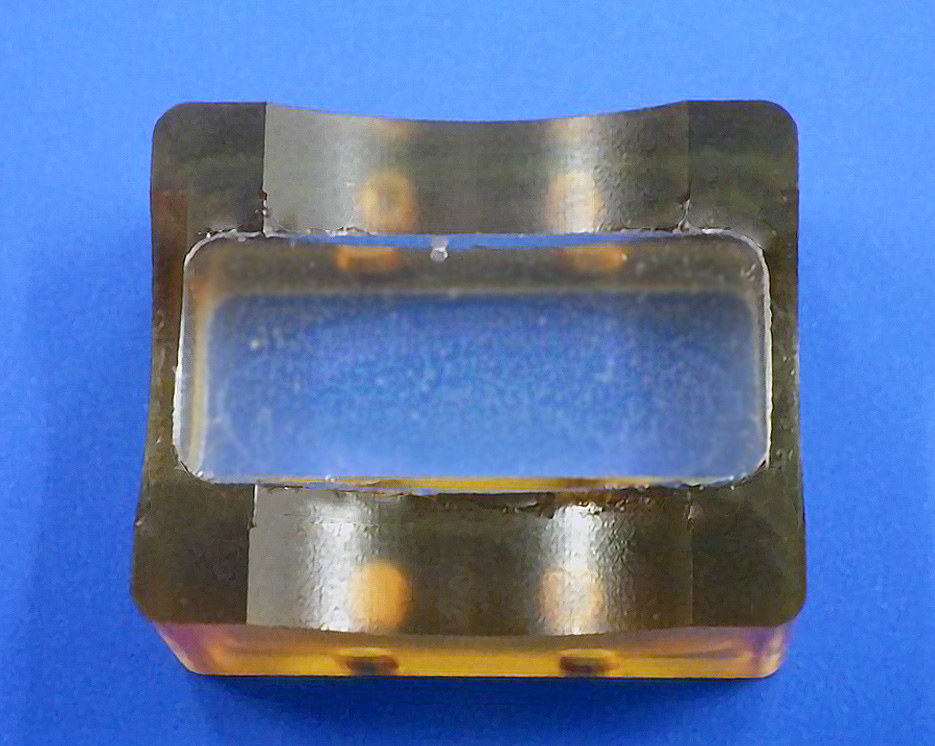

特注ウェッジでの検査事例（１）

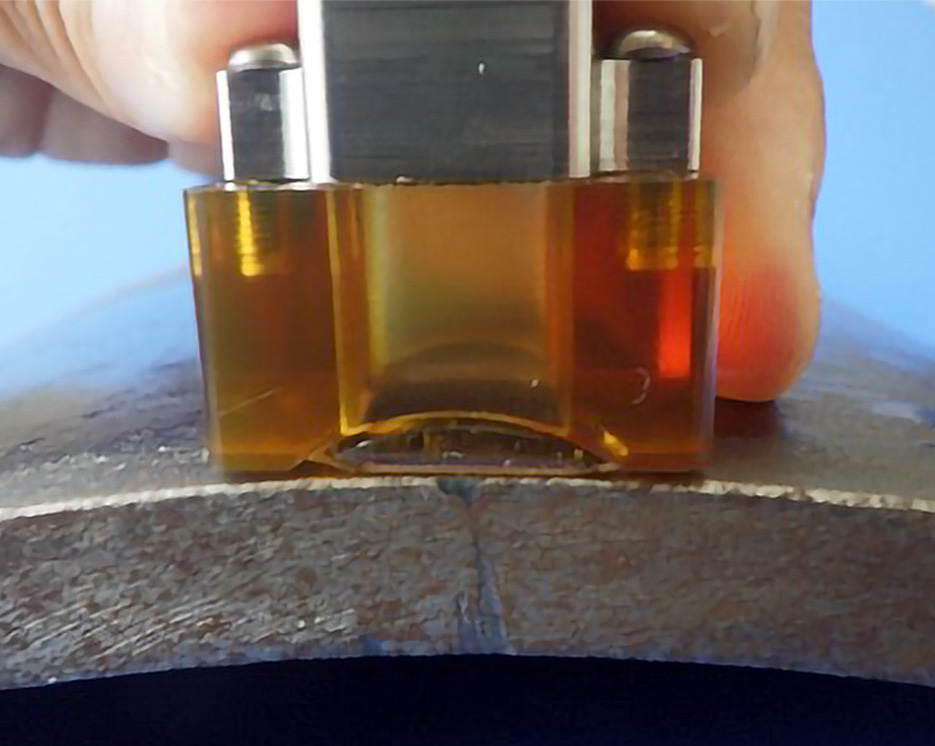

ゲルを押しつけることで、逆R形状に隙間なく密着しています。
ゲルウェッジと試験片の界面に、接触媒質を使用しなくても検査が可能です。
試験片を横断する横穴の検査が可能となっています。

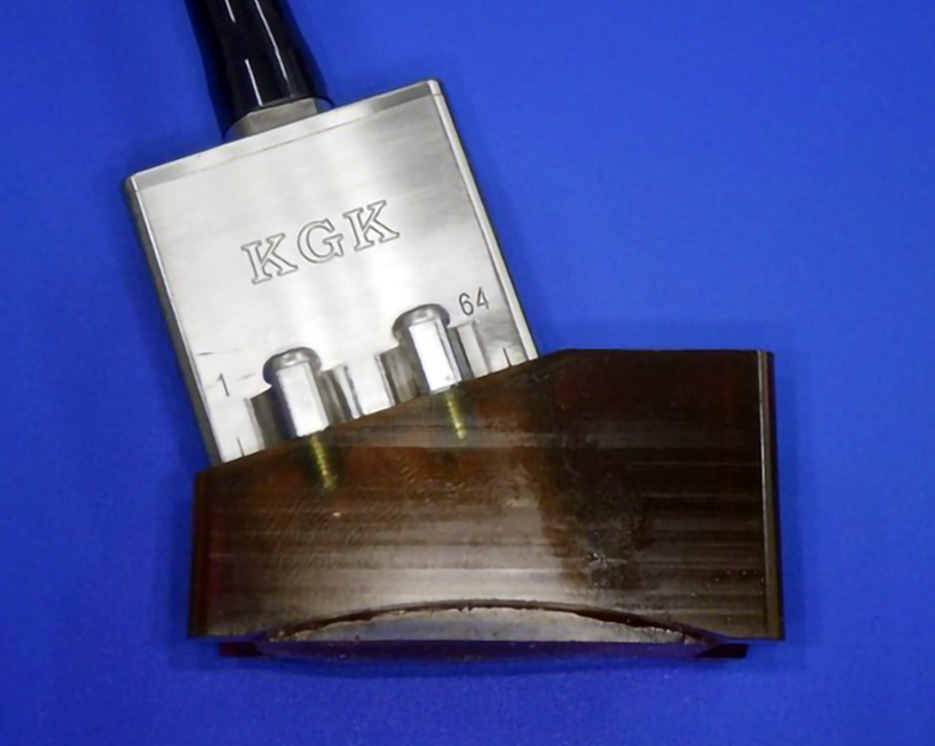

特注ウェッジでの検査事例（２）

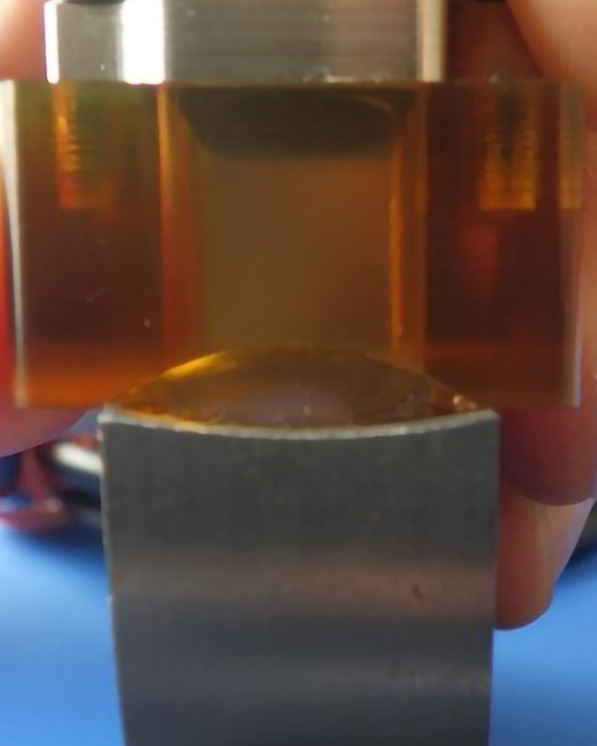

ゲルを押し付けることにより、凸R形状に隙間なく密着しています。
探傷操作を行う場合は、摩擦抵抗が大きいため接触媒質の塗布が必要です。

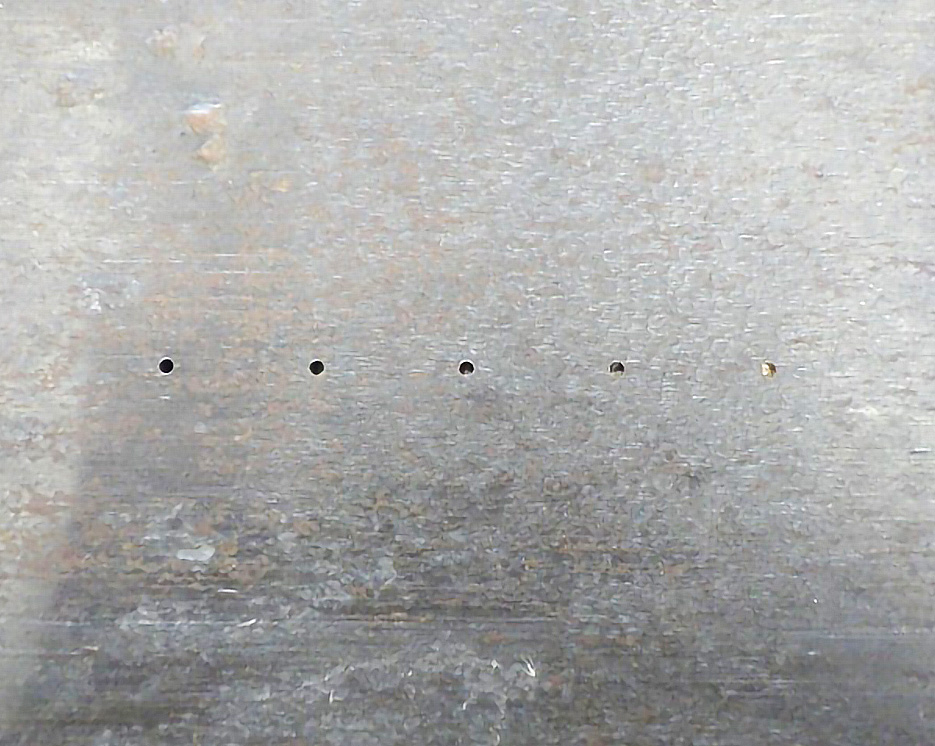

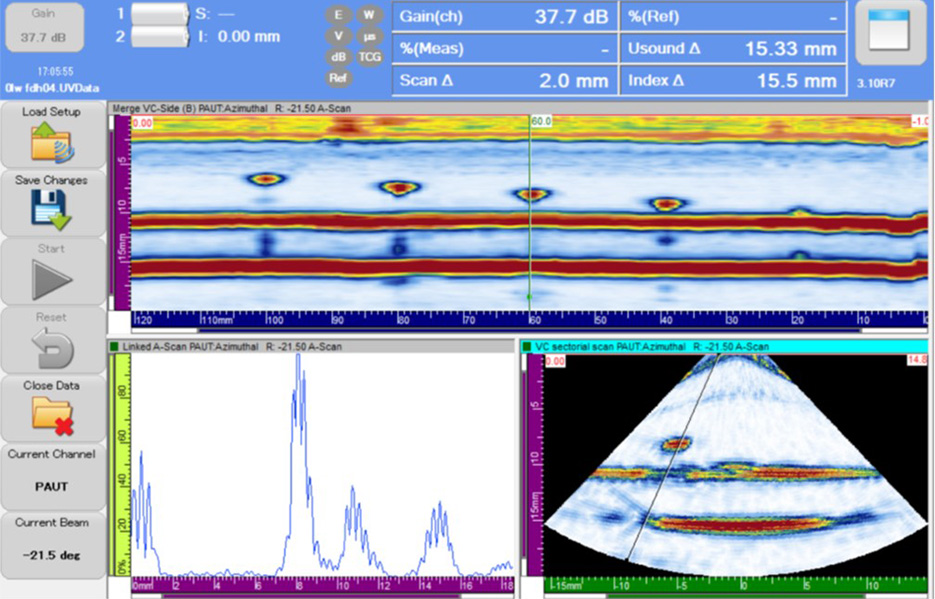

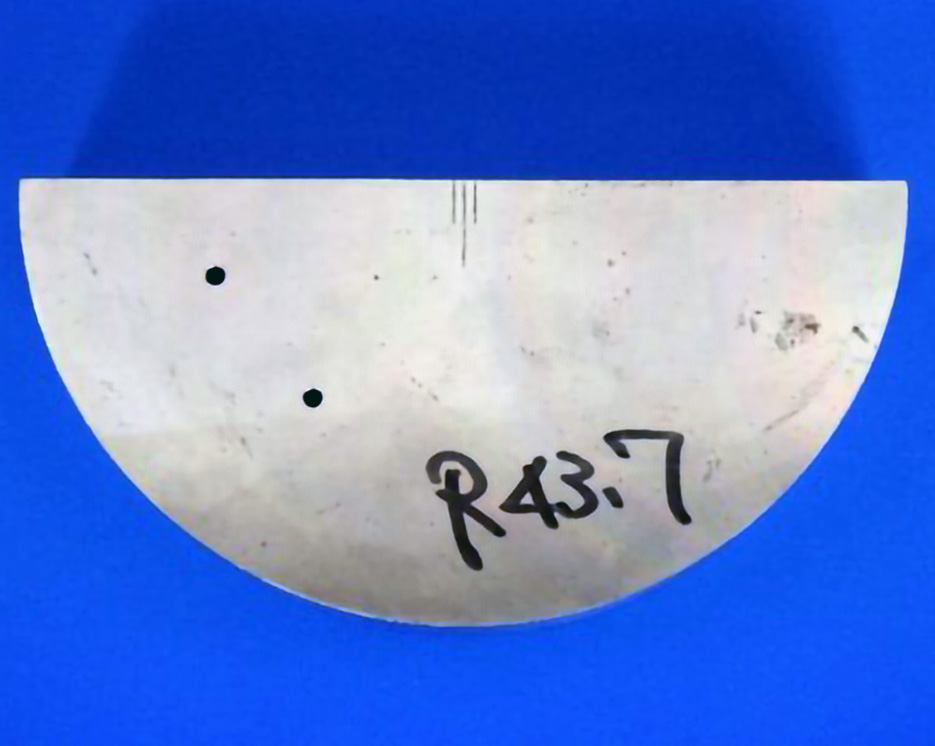

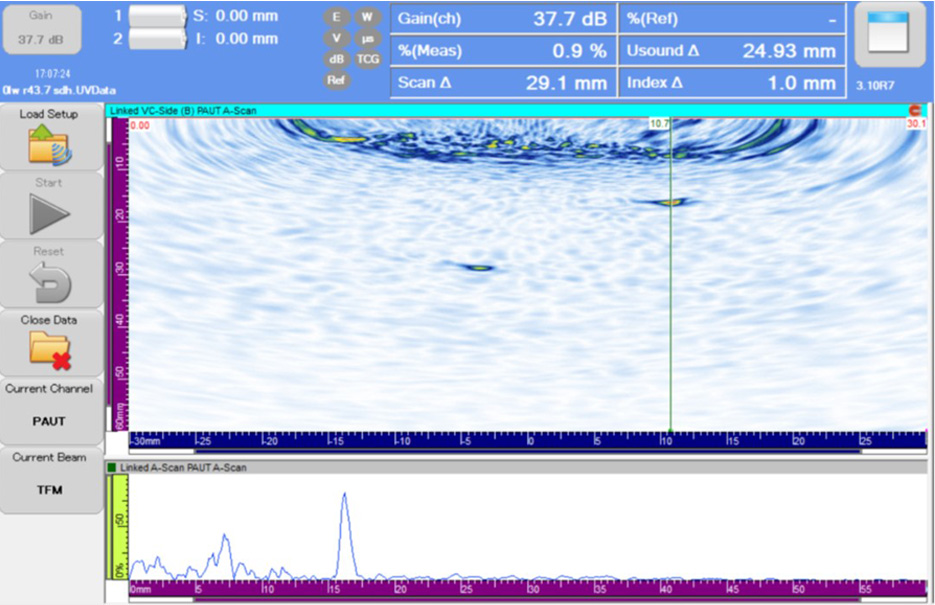

試験片裏面の、平底円形穴の検査が可能です。
サンプル
サンプルの提供が可能です。（サイズ：50×50×3mm）
ぜひ一度お試しください。
Q&A よくあるお問合せ
水分を含んでいますか。
セグメント化ポリウレタンゲルのため、水分は含んでいません。
プローブや相手側材質との相性はありますか。
樹脂製品に対しては移行性が確認されることがございます。
詳しくはお問合せください。
カプラを固定するホルダーなども設計可能ですか。
3Dプリンター等を用いて設計から生産まで対応可能です。
ファントムの作成は可能ですか。
医療分野で多数経験があります。
詳しくはお問合せください。
