MEDICALエコーゲルパッド

エコーゲルパッド

超音波診断における凹凸部や表層部の画像取得の課題へアプローチ。
従来の軟質ゼリーの代替材料。

超音波診断では、凹凸のある体表面や表層部分を観察する場合において画像の抽出が困難となっています。超音波診断用「エコーゲルパッド」を従来の軟質ゼリーに置き換えて使用することにより、凹凸部位や表在部位を明確に描出し、アーチファクトのない画像抽出が可能です。
整形外科、形成外科、口腔外科など多くの診療分野にご採用いただいております。
また、工業用非破壊検査分野においては、水などを使用せずに検査が可能になるため応用が拡がっています。



特徴とメリット

八十島プロシードは、超音波診断用「エコーゲルパッド」を分子設計、配合調整、成型まで一貫して自社で実施。用途に合わせたオーダーメイドの形状の設計・成型のご相談にも応じます。
基本物性は以下をご参照下さい。必要に応じ、硬度の数値をカスタマイズすることが可能です。

エコーゲルパッド

従来のジェル

事例

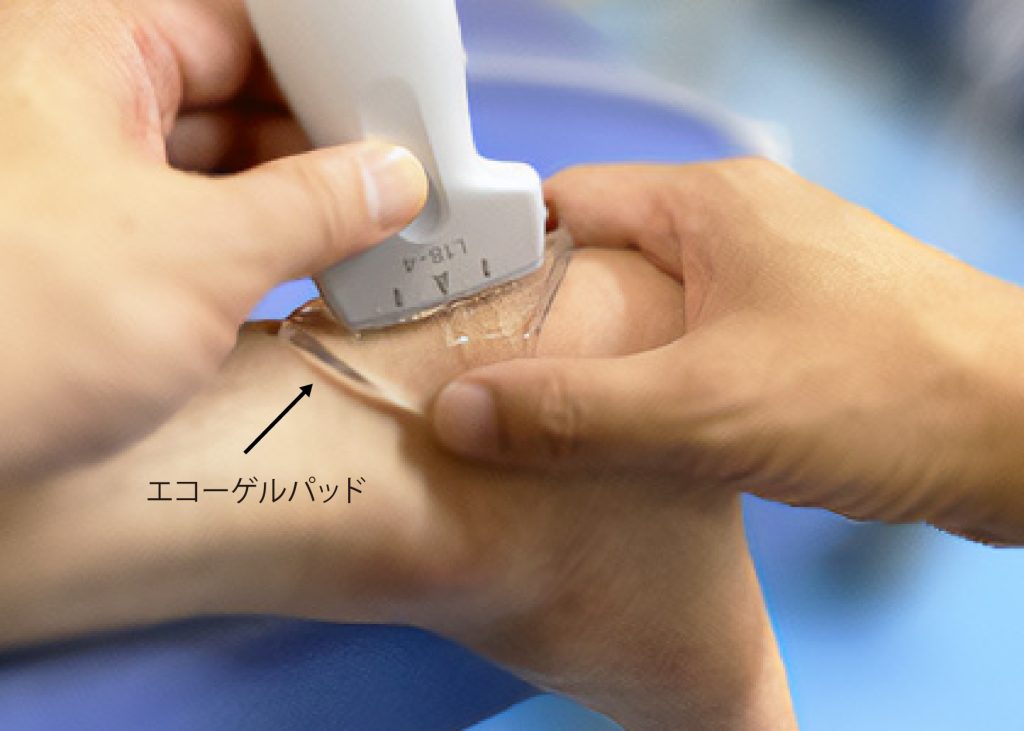

撮影対象部位:アキレス腱 (足関節中間位)



 エコーゲルパッド EP-S-05(5mm)
 診断装置 コニカミノルタ社製
 SONIMAGE HS2
 プローブ

 L18-4
 中心周波数10MHz

 深度15mm

監修 わだ整形外科クリニック 和田誠先生

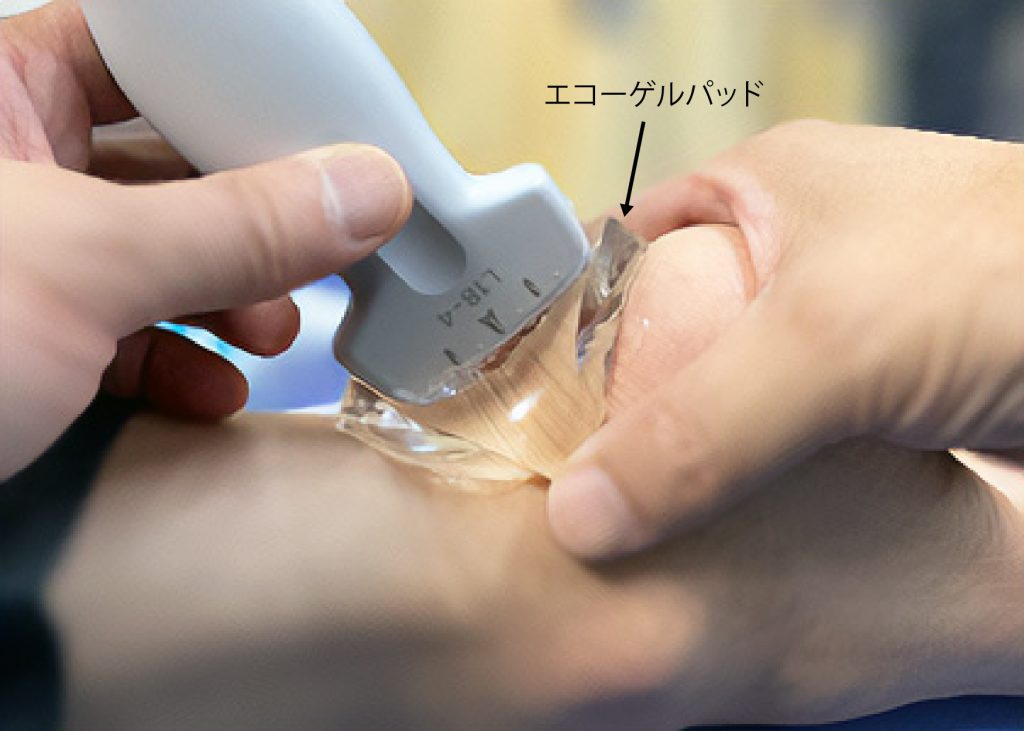

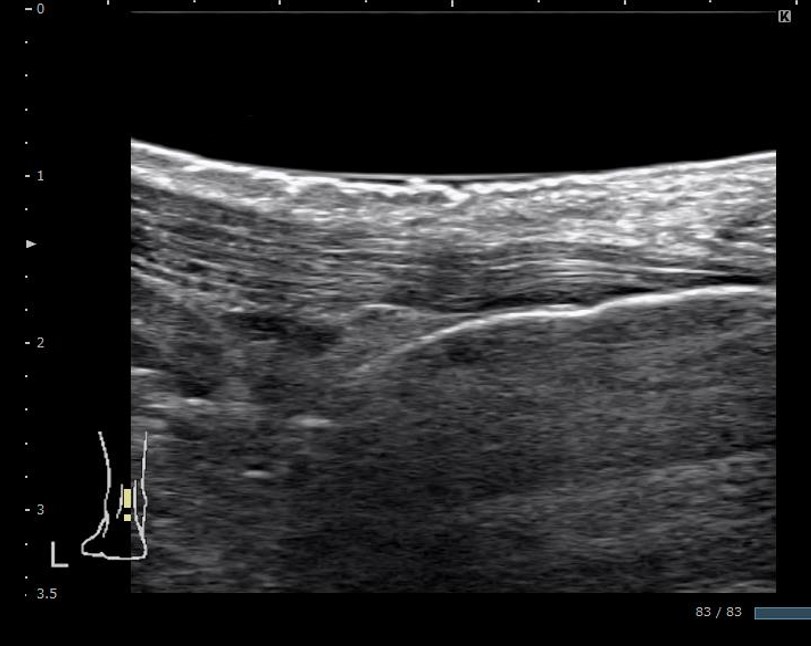

撮影対象部位:アキレス腱 (足関節最大底屈位)

エコーゲルパッドで凹部の描出



 エコーゲルパッド EP-S-10(10mm)
 診断装置 コニカミノルタ社製
 SONIMAGE HS2
 プローブ

 L18-4
 中心周波数10MHz

 深度15mm

監修 わだ整形外科クリニック 和田誠先生

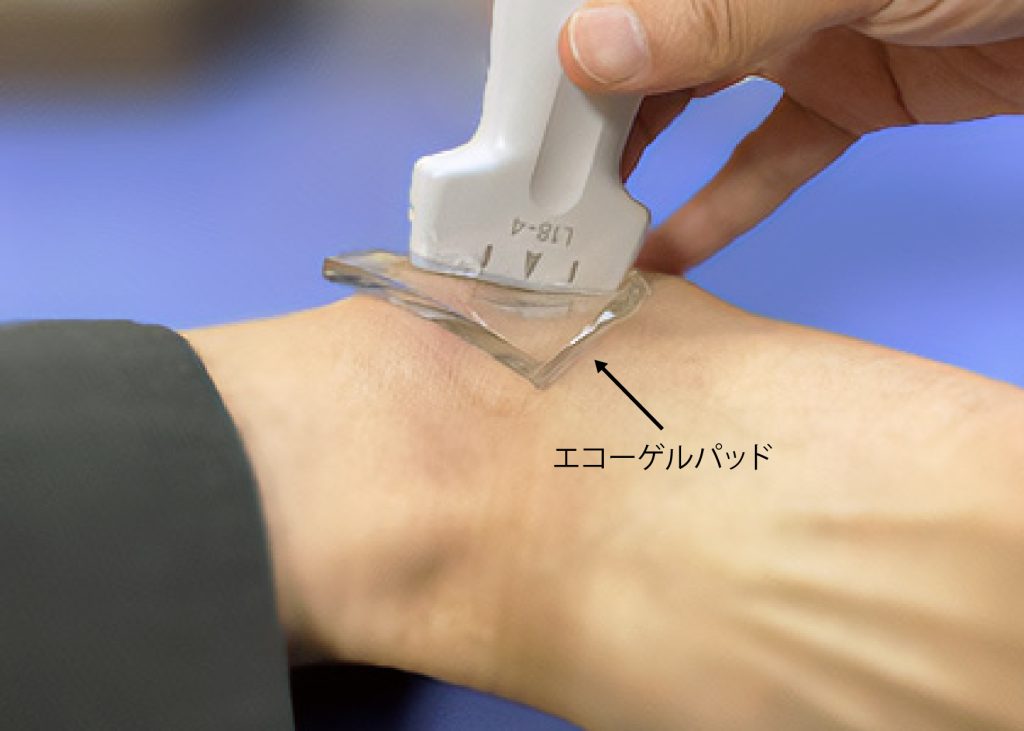

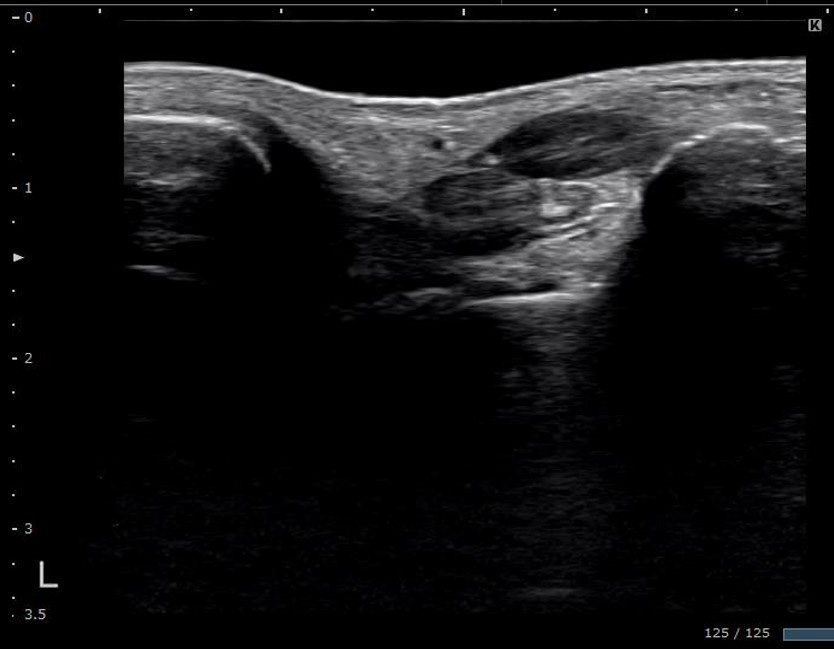

撮影対象部位:足関節の腓骨遠位端評価



 エコーゲルパッド EP-S-05(5mm)
 診断装置 コニカミノルタ社製
 SONIMAGE HS2
 プローブ

 L18-4
 中心周波数10MHz

 深度15mm

監修 わだ整形外科クリニック 和田誠先生

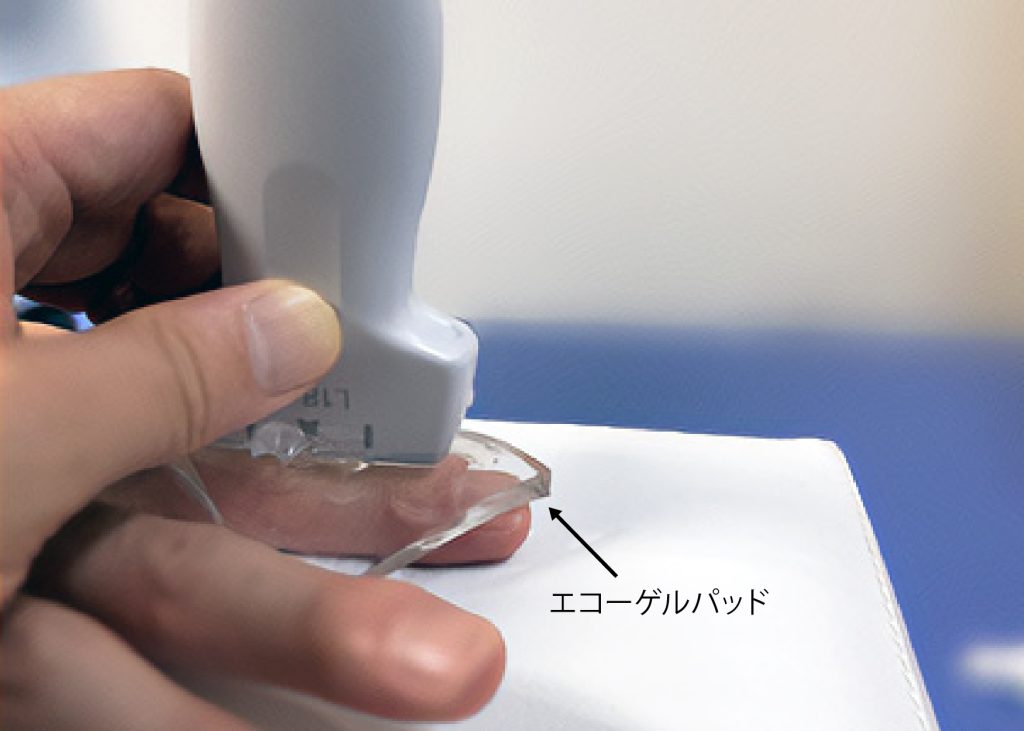

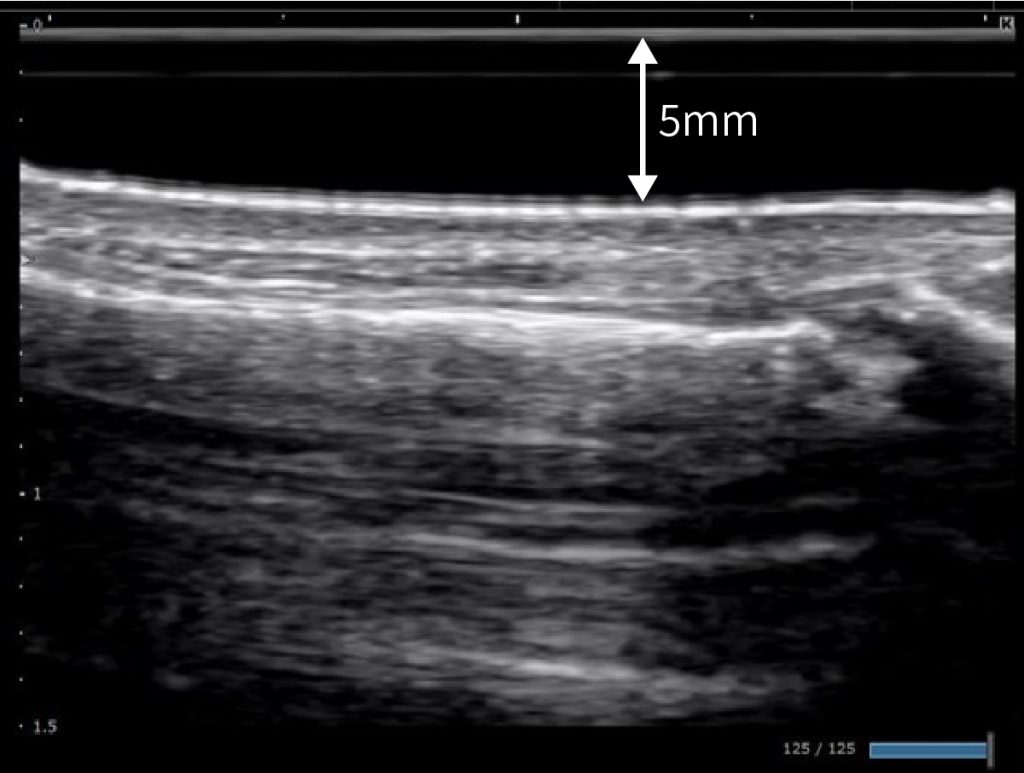

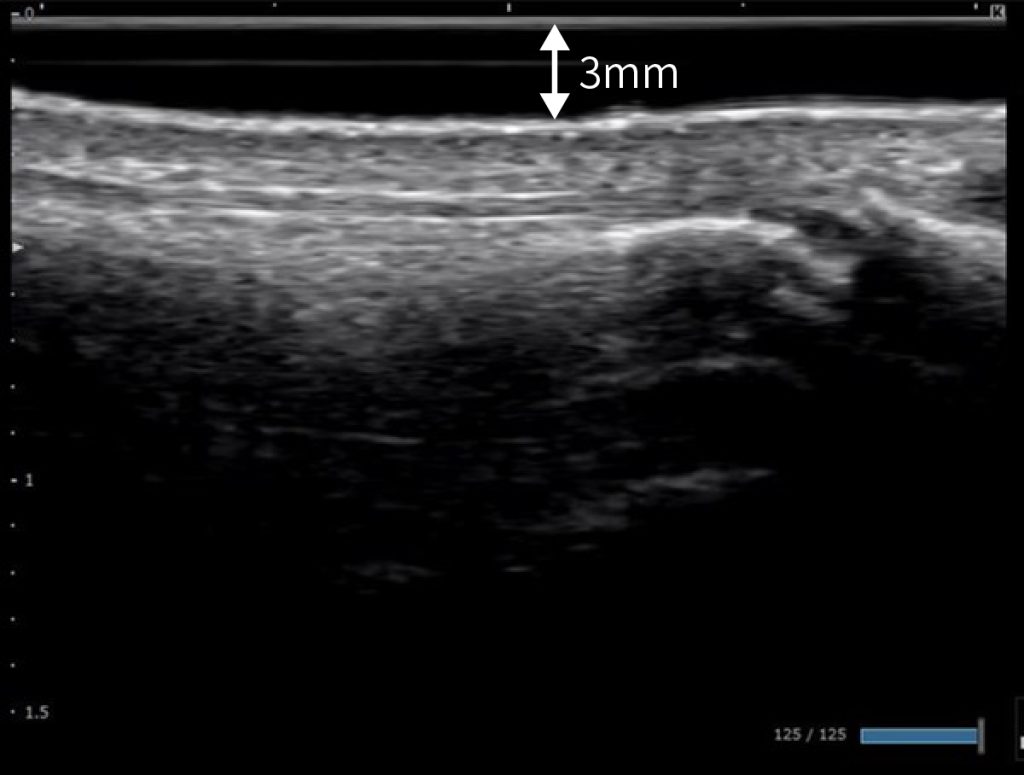

撮影対象部位:手指伸筋腱PIP関節付近

エコーゲルパッドの厚みによる浅層focusの最適化




 エコーゲルパッド EP-S-03(3mm)
 EP-S-05(5mm)
 診断装置 コニカミノルタ社製
 SONIMAGE HS2
 プローブ

 L18-4
 中心周波数10MHz

 深度5mm

監修 わだ整形外科クリニック 和田誠先生

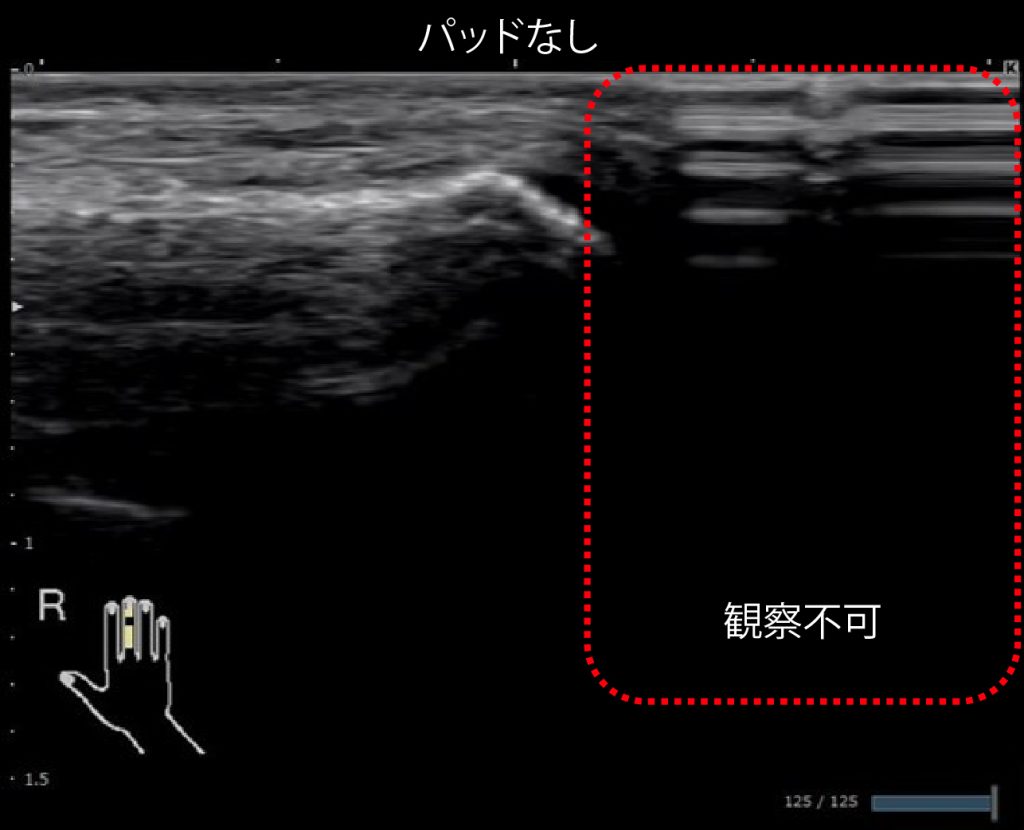

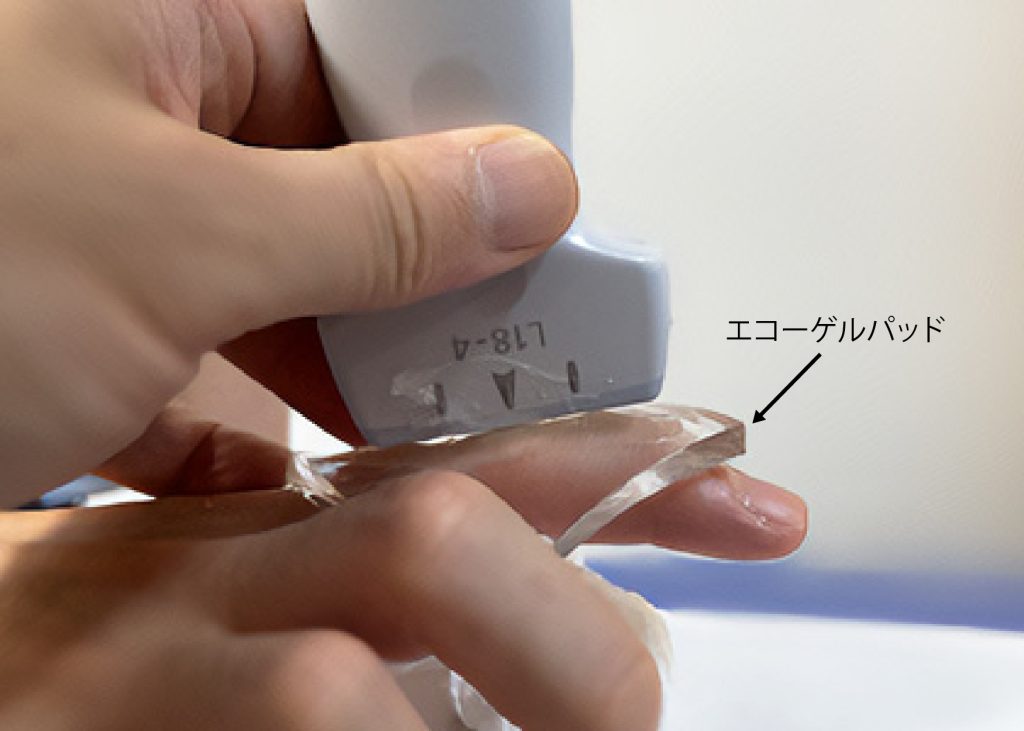

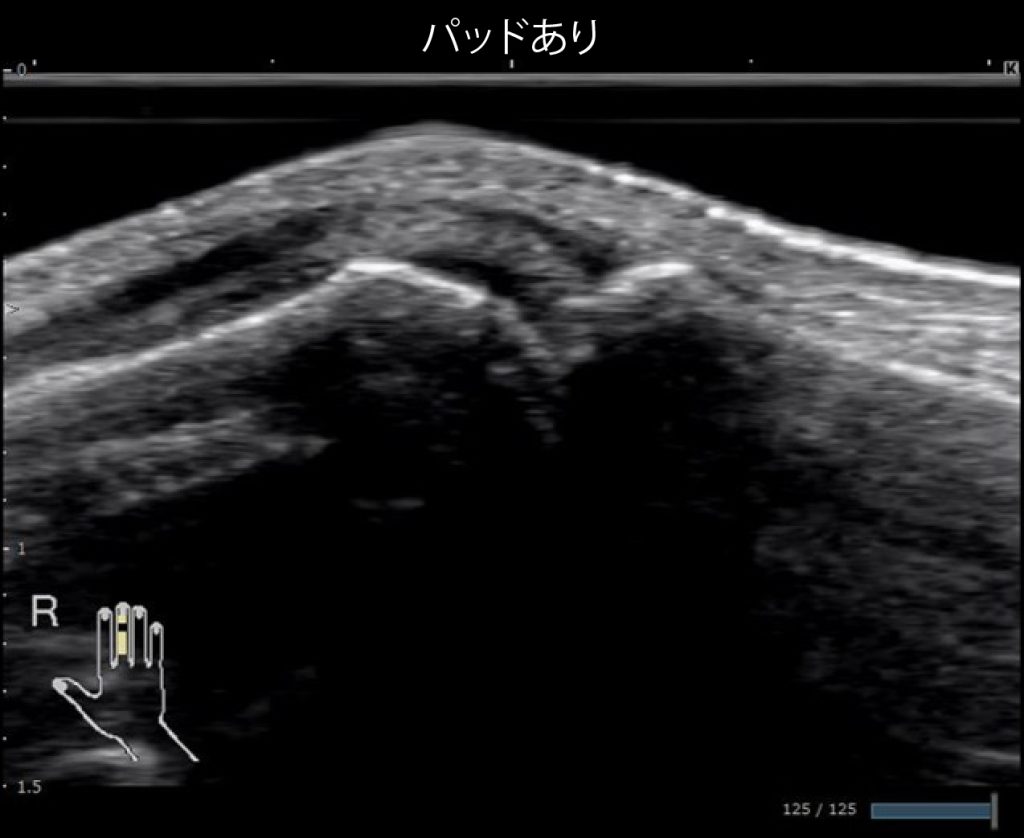

撮影対象部位:手指PIP関節(屈曲位)

エコーゲルパッドで凸部の描出




 エコーゲルパッド EP-S-05(5mm)
 診断装置 コニカミノルタ社製
 SONIMAGE HS2
 プローブ

 L18-4
 中心周波数10MHz

 深度5mm

監修 わだ整形外科クリニック 和田誠先生



    整形外科、形成外科、乳腺外科、リハビリテーション、動物医療など、多数の分野で採用いただいております。

    事例にない用途でのご検討や、ご不明な点はお問合せください。




    規格サイズ

    ① エコーゲルパッド

    100×100×3mm1個(品番:EP-S-03)
    100×100×5mm1個(品番:EP-S-05)
    100×100×10mm1個(品番:EP-S-10)
    100×100×20mm1個(品番:EP-S-20)
    100×100×30mm1個

    (品番:EP-S-30)

    ※価格はサイズに関係なく一律です。
    ※観察部位と厚みの関係についてはQ&Aをご覧ください。

    エコーゲルパッド カタログPDF

    ② エコーゲルパッド N(鼻骨形成用)

    販売は以下、帝人メディカルテクノロジー株式会社へお問い合わせください。

    https://teijin-medical.co.jp/

    ③ エコーゲルパッド F

    片面にフィルムを配置し、強度と摺動性を向上させました。
    (製品詳細についてはお問い合わせください。)

    100×50×3mm2個一式(品番:EP-F-03)
    エコーゲルパッドF カタログPDF

    ※上記以外の特注形状も製作可能です。お問い合わせください。

    基本情報

    材質:セグメント化ポリウレタンゲル(SPUG)

    親水性エコーゲルパッド 安全データシートPDF
    基本物性(測定温度:20°C)
    音速1,389 (m/s)
    密度1,020 (kg/m3)
    音響インピーダンス1.42×106(Pa・s/m)
    硬度(アスカーF硬度計)53
    減衰係数 (5MHz時)3.5 (dB/cm)

    その他物性

    エコーゲルパッド EP-Sシリーズの生体適合性

    ISO10993「医療機器の生物学的安全性評価」に適合 (細胞毒性、感作性、皮内反応)

    免責事項

    • 本製品は単回使用の製品です。
    • オートクレープ滅菌、EOG滅菌には対応しておりません。
    • 製品の変色、割れなどが生じた場合には、直ちに使用を中止してください。
    • エコーゲルパッドの保管は添付注意書きに記載した手法により実施してください。
    • 熱傷、創傷、切開傷などへの直接接触は避けてください。
    • 術中の使用、穿刺での使用は避けてください。

    資料ダウンロード

    Q&A よくあるお問合せ

    適切な厚みの選定方法を教えてください。

    エコーで観察する部位の表面からの深度と、プローブ深度で適切な厚みが計算可能です。

    (例)観察部位:体表から12mm/プローブ深度:5~10mm
       =エコーゲルパッド 3mmもしくは5mmをご検討ください。

    従来のエコージェリーは不要ですか。

    ジェリーを使用しなくても対象部位の観察ができます。
    より鮮明に見えるように、また滑り性のため、ジェリーの併用も可能です。

    医療機器としての分類を教えてください。

    医療機器のクラスに分類されない雑品です。
    未滅菌での出荷で、滅菌処理には対応していません。

    使用可能回数を教えてください。

    単回使用を想定した製品です。

    水分を含んでいますか。

    エコーゲルパッドは水分を含んでいません。
    乾燥しないため、経時的安定性が高く、またハサミ等でカットして使用することも可能です。

    購入方法を教えてください。

    当社からの直接購入が可能ですが、全国の医療機器ディーラー様でもお取り扱いがございます。

    サンプルはありますか。

    1施設様に1枚までサンプル提供が可能です。
    サンプルサイズは50×50mm。厚みはご指定いただけます。
