MEDICAL 医療分野

MEDICALトレーニングモデル

トレーニングモデル

医用(DICOM)データから抽出した3Dデータを元に生体質感や形状のリアリティを追求したトレーニングモデルを開発しております。手術トレーニングや医療機器開発向けなど用途に合わせたモデルを製作することが可能です。

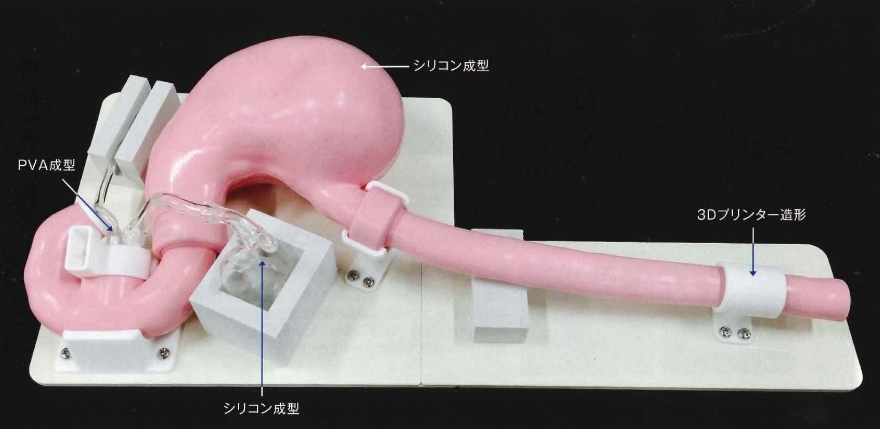

内視鏡トレーニングモデル

上部消化管・下部消化管ともに内視鏡手術を想定したトレーニングユニットの製作実績があります(ERCP,EST,EUS,FNA等)。電気メス切開、滑り性、超音波透過等ご要望に合わせた材料をご提案致します。

シリコン・ウレタン等樹脂による成型。一部を自社開発のPVA材料で成型することにより、電気メスを使用したトレーニングにも対応可能で、リアルな触感までも再現。

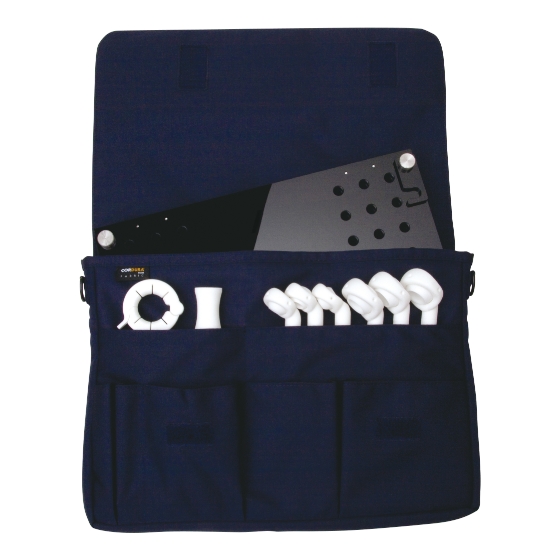

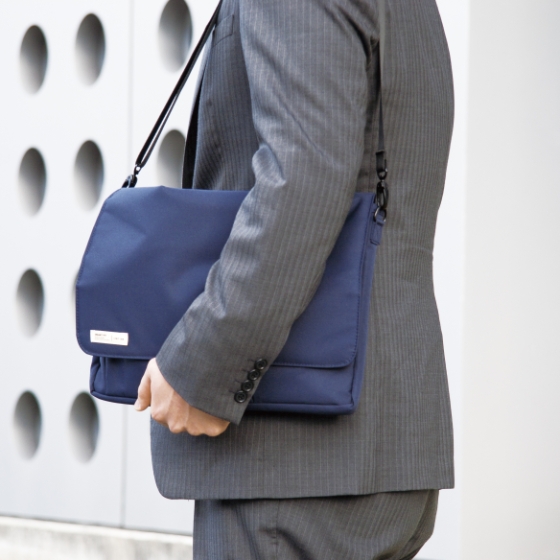

プロシボード

持ち運びにも便利なコンパクトタイプの腹腔鏡下手術トレーニングボード。
一部のパーツを3Dプリンターで製作することで部品点数の削減と少量ロットからの生産性を実現。機能面では自由度の高いポートセッティングが可能となり、スリム且つ頑強なアタッチメントを付属しております。

骨モデル Japan Custom Bone

日本人の骨形状、皮質骨海綿骨を再現したモデル。ドクター向けワークショップや新しい手技のトレーニング等カスタマイズモデルの製作も承ります。

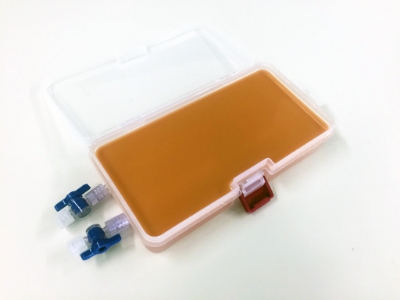

エコーショット

鮮明なエコー画像を確認しながら静脈穿刺シミュレーションが可能です。ポータブルタイプで経時的安定性も高いシミュレーターです。

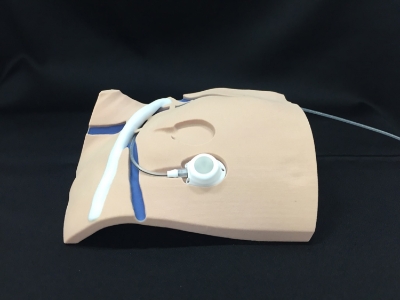

マイクロニードルポート穿刺トレーニングモデル

鎖骨下静脈および内頚静脈経由で留置したCVポートに穿刺するトレーニングモデルです。
(CVポート本体は付属しておりません)

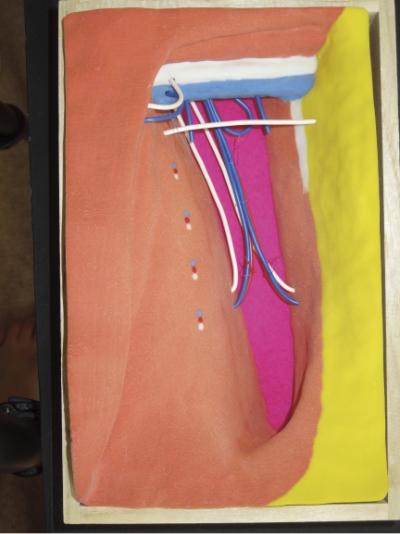

腋窩Level I 立体模型

萬谷京子先生著「立体模型でよくわかる 腋窩郭清ビジュアルテキスト」に紹介されている腋窩立体模型です。腋窩郭清のトレーニングが可能です。

トレーニングモデル材料のご紹介

用途や目的に応じて様々な材料をご選択いただけます。
全ての素材に共通してDICOMデータから3Dモデリングを行い、そのデータを用いて成形型のマスターやモデル本体を製作するため、リアル且つオリジナルのモデル製作が可能です。

シリコン、ウレタン

血管等のシミュレーションモデルの実績がございます。
硬度:ショアA 0°~95°人肌から硬質まで硬度選定が可能。
色:高透明をはじめ、色見本に合わせた着色も可能。

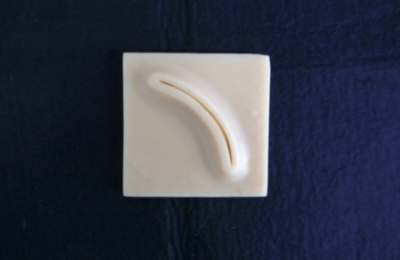

<事例>縫合用モデル

PVA(ポリビニールアルコール)

水分を含有させることにより生体に近い感触を実現します。電気メス、高周波デバイスによる切開トレーニングをはじめ、硬度のカスタマイズや膜を模した多層構造シートも製作可能です。
標準サイズシート(100X100X2~10mm)もございます。

<事例>大腸モデル

<事例>皮膚モデル

ナイロン12、ウルテム1010(3Dプリンター)

オートクレーブ滅菌に対応且つ生体適合性(ISO10993・USPクラスⅥ)を取得しているナイロン12やウルテム等の硬質プラスチック材料がございます。骨モデルやトレーニングユニットのアタッチメントなどのパーツ製作にご活用いただけます。

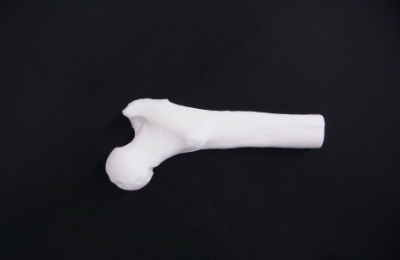

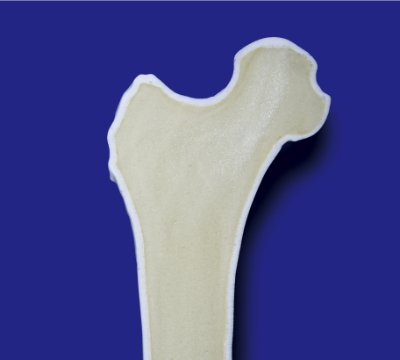

<事例>大腿骨モデル

エラストマー

高い伸び率の材料。射出成形金型を活用して量産対応も可能です。

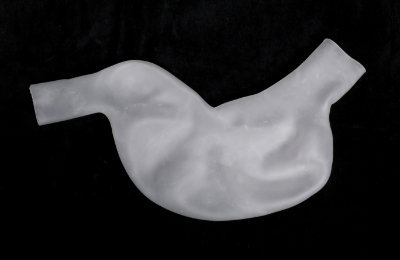

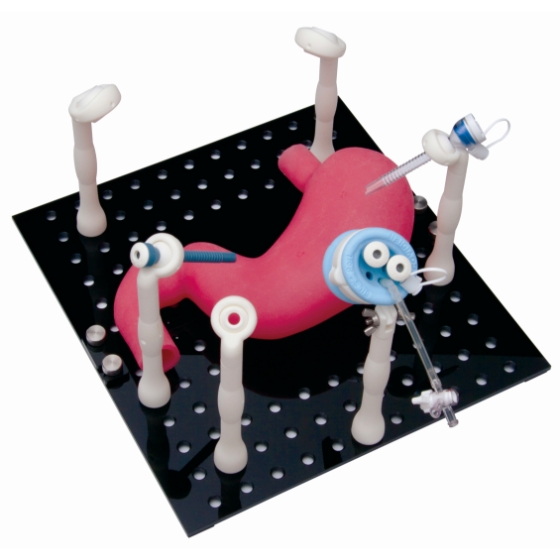

<事例>胃モデル

その他(フィルム、スポンジ等)

血管、膜の模型を実現する特殊なグレード材料を用いたモデルの製造が可能です。

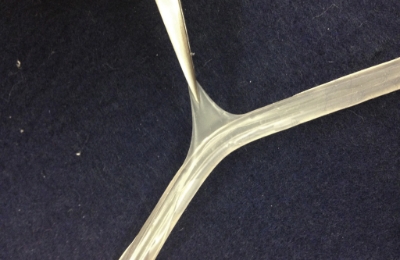

<事例>血管モデル
