VEHICLEヘッドライト開口部
検査用治具

3Dプリントで極限まで軽量化

3Dプリント

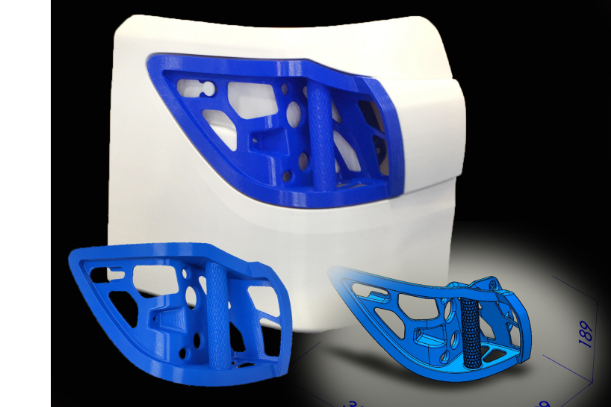

自動車のヘッドライト取付確認用検具は金属製のものが多く、その重さが作業者の大きな負担となっています。

当社では3Dスキャナで現物からデータ化を行い、短期間で検具を樹脂化することが可能です。

金属から樹脂へ、そしてトポロジー最適化により極限まで軽量化することで、作業者への負担の大幅な軽減と安全対策にも繋がります。

加工方法
3Dプリント:FDM(熱溶解積層方式)
材質
ABS-M30(青)
サイズ
320 × 230 × 190(mm)

お悩み・ご要望

お悩み

  • 検具が重く、反復作業を行う上で肉体的に大きな負担となる

ご要望

  • 作業者への負担を減らしたい
  • 検査用のため、精度もほしい

ご提案

一番の問題点である「重さ」を極限まで軽くするため、ただ金属から樹脂へ変更するだけではなく、トポロジー最適化技術を適用し、内部をスパース構造にすることで強度を保持しながら重さを1/10(5kg→500g)まで軽量化いたしました。

また、現物を3DスキャンしてCADデータへ落とし込むことで実物に即したものとなり、元データとの比較検証も可能となりました。
